多工處理
工作狀態表
工作狀態分段(TSS)
TSS 是儲存一個工作的狀態的系統 segment。它和一般的 segment 一樣,也有 segment
descriptor。不過,它的 segment descriptor 只能存放在 GDT 中。如果一個 segment
selector 的 TI 是 1(代表對 LDT 存取),而想利用它來存取 TSS 的話,會導致
general-protection(#GP)例外。同時,如果想把指向 TSS 的 segment selector
載入到分段暫存器中的話,也會導致 general-protection(#GP)例外。

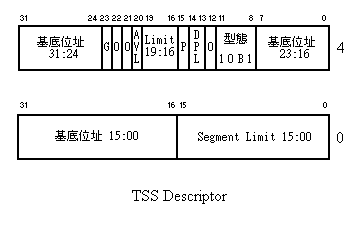

TSS 的 segment descriptor 格式如下:
這個 segment descriptor 和一般的 segment descriptor 很類似(參考「記憶體管理」中的「分段架構」),只有在型態的地方,標示出
TSS descriptor。在型態位元中,因為 1001B 是表示 inactive 的工作,而 1011B
是表示 active 的工作,因此,上圖的 B 位元可視為工作的「忙碌」位元。如果
B 為 0,則表示工作是 inactive,反之則是 active。
因為工作是不可遞迴的,所以處理器利用 B 位元來判斷工作是否被中斷。為了避免可能的問題,系統必須確定所有的
TSS 都只有一個 TSS descriptor 指向它們。
此外,一個 32bit 的 TSS 的大小至少是 68H 個位元組,所以在 TSS descriptor
中的 Limit 至少必須是 67H(68H - 1)。如果 Limit 小於 67H,則在載入 TSS
時,會發生 invalid-TSS(#TS)例外。如果在 TSS 中有 I/O 對映表,則 TSS 還要再更大。因為處理器並不限制
TSS 的大小,所以作業系統可以在 TSS 中存放任何相關的資料。
在 TSS descriptor 中的 DPL 欄位表示 TSS 的特權等級。只有在 CPL 小於或等於
TSS 的 DPL 的程序,才能執行這個工作。通常在系統中,會把所有的 TSS 的權限設為
2 或更小,以確保只有系統可以執行這些工作。不過,在某些特別的情形中,也可能會想讓一般的應用程式能執行某些工作,這時就可以把這些
TSS 的 DPL 設為 3。
TSS 的內容分為兩大類:動態欄位和靜態欄位。在工作切換時,處理器會更新被暫停執行的工作的

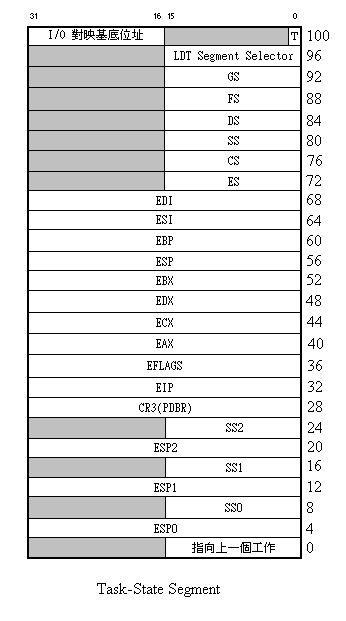

TSS 中的動態欄位。而處理器一般不會更動靜態欄位的內容。TSS 的格式如下:
在上圖中,灰色部分是保留位元,應設為 0。其中,屬於動態欄位的有:
-
通用暫存器,包括 EAX、ECX、EDX、EBX、ESP、EBP、ESI、和 EDI。
-
分段暫存器,包括 ES、CS、SS、DS、FS、GS。
-
EFLAGS 暫存器。
-
EIP 暫存器。
-
指向上一個工作的連結。當這個工作是被另一個工作以 CALL、中斷、或例外的形式呼叫時,這個欄位會指向呼叫者的工作。這樣,在返回時才能返回到正確的工作中。
下面列出的欄位是靜態欄位,這些欄位在工作建立時就設定了,一般情形下不會改變:
-
LDT Segment Selector。
-
CR3 暫存器。
-
特權堆疊指標(SS0:ESP0、SS1:ESP1、和 SS2:ESP2,分別是 ring 0、ring 1、ring
2 所用的堆疊)。
-
T 旗標,是除錯時用的。如果 T 為 1,則在切換到這個工作時,會產生 debug 例外。
-
I/O 對映基底位址。這個位址是一個 16 bit 的偏移量,指向 TSS 中「I/O 對映表(I/O
permission bit map)」和「中斷導向表(interrupt redirection bitmap)」的基底位址。中斷導向表是用在
Virtual-86 模式中,在本文中不討論。
如果開啟了分頁功能,則要注意必須讓 TSS 的前 104 bytes 在同一個分頁中。否則,在工作切換時可能會發生錯誤。此外,目前的
TSS、上一個 TSS、和兩者在 descriptor table 中的 entry 都必須是可任意讀寫的(不可以是唯讀)。
工作暫存器
工作暫存器(TR)存放 TSS descriptor 的 segment selector,和整個 TSS descriptor。其中,segment
selector 的部分是可見部分(visible part)。在把 segment selector 載入到
TR 中時,處理器會把 GDT 中整個 TSS descriptor 都載入到 TR 中。這樣,在需要
TSS descriptor 的資料時,就不用在到記憶體中存取了。
利用 LTR 指令,可以從 GDT 中載入一個 TSS descriptor 到 TR 中。這是一個特權指令,所以只有
CPL 為 0 的程式可以使用。而 STR 指令可以把 TR 中的資料寫到記憶體或通用暫存器中。這個指令可以用來判斷目前執行的工作,而且可以在任何特權等級下使用。不過,一般情形下,還是只有系統程式會使用到這個指令。
Task gate
Task gate 指向一個 TSS,可以放在 GDT、LDT、或 IDT 中。Task gate 的格式可以參考「中斷/例外處理」的「中斷描述表」)。在
task-gate 中的 segment selector 欄位,是指向 TSS 的。它的 RPL 欄位會被忽略。在
task-gate 中的 DPL 則是控制 task-gate 的存取權限。在經由 task-gate 執行工作時,呼叫者的
CPL 和 segment selector 中的 RPL 必須等於或小於 task-gate 的 DPL,才能呼叫成功。
