保護機制
特權等級
概論
在 segment 的層次中,有四種特權等級,由 0 到 3。第 0 級(又稱 ring 0)是權力最大的,而第
3 級(又稱 ring 3)則是權力最小的。一般的情形中,應用程式是在 ring 3 中執行,而系統核心則在
ring 0 中執行。大部分的作業系統只用到兩個等級,即 ring 0 和 ring 3(只用到兩個等級的作業系統,應該要使用
ring 0 和 ring 3)。不過,如果有特別需要,也可以使用權力介於 ring 0 和
ring 3 之間的 ring 1 和 ring 2。例如,在微核心(micro kernel)系統中,微核心在
ring 0 中執行,而系統服務則可以在 ring 1(或 ring 2)中執行。
在一般的情形下,權力較低的程式不能存取權力較高的程式或資料。事實上,即使是權力較高的程式,也不能直接執行權力較低的程式,而必須經由
call gate 來呼叫。當然,也是有例外的情形。
特權等級有三種:
-
目前特權等級(Current Privilege Level,CPL):目前執行的程式或工作的特權等級,存放在
CS 和 SS 的第 0 和第 1 位元(參考「記憶體管理」的「分段架構」)。一般情形下,CPL
會和目前程式所在的 segment 的特權等級(即 DPL)相同。而在轉移控制權時(例如,用
JMP 或 CALL 命令跳到另一 segment 中),CPL 會改變為新的 segment 的 DPL。不過,有一個例外:在轉移控制權到一個
conforming 的 segment 中的時候,CPL 並不會變為新的 segment 的 DPL,而還是維持呼叫者的
CPL。
-
分段特權等級(Descriptor Privilege Level,DPL):一個 segment(或 gate)的特權等級,存放在
segment descriptor 中的 DPL 位元(參考「記憶體管理」的「分段架構」)。一段程式在存取一個
segment(或 gate)時,處理器會比較 CPL 和 segment 的 DPL,及 segment selector
的 RPL。對不同型態的 segment,處理器的處理方式也不大相同:
-
資料 segment 的 DPL 指出存取該 segment 所需要的最低特權等級。例如,若一個資料
segment 的 DPL 為 2,則程式的 CPL 必需是 0、1、或 2 才能存取這個 segment。
-
Non-conforming 的程式 segment 的 DPL 指出「直接呼叫」(不經由 call gate)時,呼叫者所需要的特權等級。例如,若一
non-conforming 的程式 segment 的 DPL 為 1,則只有 CPL 為 1 的程式才能直接呼叫它。
-
Call gate 和 TSS 的 DPL 指出存取該 gate 所需要的最低特權等級。它們的規則和資料
segment 是一樣的。
-
經由 call gate 呼叫程式 segment 時,其 DPL 指出呼叫者所容許的最高的特權等級。例如,若一程式
segment 的 DPL 為 2,則只有 CPL 為 2 和 3 的程式才能透過 call gate 呼叫它。
-
要求特權等級(Requested Privilege Level,RPL):在存取一個 segment 時,可以在
segment selector 中指定 RPL(參考「記憶體管理」的「分段架構」),來要求以某個特定的特權等級來存取該
segment。處理器在檢查特權等級是否相符時,會以 CPL 和 RPL 中較低者來決定。所以,即使
CPL 的等級可以存取某個 segment,若 RPL 的等級不足,還是不能存取該 segment。RPL
可以用來避免系統程式以不正確的特權等級存取某個 segment。例如,某個作業系統中的
API 會把一些資料寫到使用者程式提供的 segment 中。假設系統 API 在 ring 0
中執行,而程式在 ring 3 中執行。若沒有特別檢查,則使用者可以把一個 DPL
為 0 的 segment(使用者程式不能存取它)傳到該 API 中,因為 API 有寫入該
segment 的權力,因此使用者程式就可以破壞該 segment 中的資料。為了避免這個問題,系統
API 在存取使用者傳入的 segment 時,可以先把 segment selector 的 RPL 設定成和使用者程式的
CPL 相同,就不會意外寫入原先使用者無權存取的 segment 了。
特權等級的檢查,是在把 segment selector 載入分段暫存器的時候進行的。對堆疊
segment 而言,雖然在性質上類似資料 segment,但是堆疊 segment 的 segment
selector 在載入 SS 暫存器時,其 CPL 和 segment 的 DPL 必需相同(如同 non-conforming
的程式 segment 一般),否則會導致 general-protection fault(#GP)。
(註:在本章中,有關各個特權等級,以「較小」或「較大」來表示數值上的大小,而以「較高」或「較低」來表示權力的高低,以避免混淆。)
控制權轉移
程式可以經由執行 JMP、CALL、RET、INT n、和 IRET 指令來轉移控制權。在處理器發生例外(exception)、或是中斷(interrupt)、及
IRET 指令是比較特別的(參考「中斷/例外處理」)。
除了中斷和例外之外,只有 JMP、CALL 和 RET 可以進行跨 segment 的跳躍。在同一個
segment 中的跳躍(如 near 的 JMP、CALL、RET 和各個條件分支指令)並不會有任何限制。但是在跨
segment 的跳躍時,就會檢查相關的權限是否允許進行跳躍。跨 segment 的跳躍有以下幾種情形:
直接跳躍到另一個程式 segment:
當使用 CALL 或 JMP 直接跳躍到另一個程式 segment 時,會檢查目前的 CPL、目標
segment descriptor 的 DPL、目標 segment selector 的 RPL、和目標 segment
descriptor 的 C 旗標。如果 C 旗標是 0,表示目標 segment 是一個 nonconforming
的程式 segment。在跳躍到 nonconforming 的 segment 時,CPL 一定要和目標的
DPL 相同,而且 RPL 一定要小於或等於 CPL,否則會導致 general-protection
fault(#GP)。而且,在跳躍到 nonconforming 的 segment 時,CPL 並不會改變,即使
RPL 比較小也是一樣。
如果 C 旗標是 1,表示目標 segment 是一個 conforming 的程式 segment。在跳躍到
conforming 的程式 segment 中時,CPL 可以大於(權力較低)或等於 DPL;只有在
CPL 小於 DPL 時,才會導致 general-protection fault(#GP),而 RPL 則沒有任何影響。即使是在跳躍到
DPL 比較高的 conforming 的 segment 時,CPL 也不會改變,且因為 CPL 沒有改變,也不會進行堆疊切換(stack-switch)。
在作業系統中,可以把一些不會使用系統保護的部分的 API(例如,大部分的數學函式、和例外處理程式),設成
conforming 的 segment。這樣,一般的應用程式就可以直接使用這些 API。在呼叫這些
segment 時,CPL 並不會改變,可以避免在一個應用程式呼叫一個 DPL 權力較高的
segment 時,以較高的權力改變了某些應用程式不能改變或存取的地方。
大部分其它的程式 segment 都應該設定成 nonconforming。
經由 gate:
如果一個應用程式無法呼叫權限(DPL)較高的程式 segment,那麼要怎麼讓程式呼叫系統的
API(通常權限較高)呢?答案是:經由 gate 呼叫。Gate 是一種系統 segment,而它的
segment descriptor 稱為 gate descriptor。Gate 有四種:call gates、trap
gates、interrupt gates、和 task gates。在這裡,只討論 call gates;trap
gates 和 interrupt gates 在「中斷/例外處理」中會說明,而在「多工處理」中會說明
task gates。利用 call gate,才可以在不同權限的程式之間來回。
Call gates

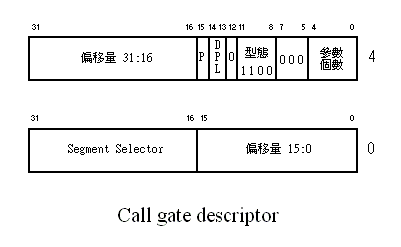

Call gates 的 descriptor 格式如下(參考「記憶體管理」的「分段架構」):
Call gate descriptor 可以在 GDT 或 LDT 中,不過不能在 IDT(Interrupt descriptor
table)中。它指出了程式所在的 segment(由 Segment Selector 欄位指定),並指出了程式在該
segment 中的偏移量(程式的進入點),及呼叫者所需要的特權等級(由 DPL 指定)。如果需要堆疊切換,它還指出需要參數的個數。而上面的
P 則是表示 call gate 是否有效。
P 通常是設為 1,表示這是一個有效的 call gate。有時候,在某些特殊的情形下,會想要把
P 設為 0。例如,想要知道這個 call gate 被呼叫了幾次,可以把 P 設為 0,則在呼叫這個
call gate 時,會發出 not-present 例外。在例外處理程式中,把計數加一,再把
P 設為 1,讓程式繼續執行,這樣就可以追蹤這個 call gate 被呼叫的次數了。
用 CALL 命令或 JMP 命令都可以呼叫 call gate。呼叫時,把 segment selector
指向要呼叫的 call gate descriptor,而偏移量還是要指定,但是會被忽略(在
call gate 中有偏移量)。經由 call gate 呼叫時,CPL 和 RPL 都要小於 call
gate 的 DPL;也就是說,call gate 的 DPL 指定「可容許的最高權限」。如果呼叫者的
CPL(或 RPL)比 call gate 的 DPL 還小(權限更高),則不能呼叫。
在使用 CALL 命令呼叫 call gate 時,無論目標 segment 是否為 conforming,該
segment(非 call gate)的 DPL 都必須小於或等於呼叫者的 CPL。但若用 JMP
命令呼叫 call gate 時,在目標 segment 是 conforming 時,和使用 CALL 命令呼叫時相同。但是若目標
segment 是 nonconforming,則目標 segment 的 DPL 必須和呼叫者的 CPL 相同,才能呼叫。也就是說,只能用
CALL 命令呼叫權限較高的程式,而不能用 JMP 跳到權限較高的程式碼中。
利用 call gate,可以在同一個程式 segment 中的各個程序設定不同的特權等級。例如,作業系統核心的程式
segment 中,有些程序是可供應用程式呼叫的 API;有些則是內部使用的程序,不希望由應用程式呼叫。這時,就可以把
API 的 call gate 的 DPL 設為 3,而將內部程式的 call gate 的 DPL 設為 1
或 0。
在經由 call gate 呼叫,將控制權轉移到新的程式 segment 之後,CPL 會變成和程式
segment 的 DPL 相同。
堆疊切換
為了避免權限較高的程式被權限較低的呼叫者影響,在 CPL 改變時,處理器會進行堆疊切換。每一個
task 對所有用到的特權等級,都要維護分開的堆疊。在 ring 3 中的堆疊指標,是直接存放在
SS 和 ESP 中;而 ring 2、ring 1、ring 0 的堆疊指標(由一個 segment selector
和一個 offset 組成)則存放在 TSS 中。當 CPL 變小時,處理器會載入 TSS 中相對映的堆疊指標,切換到新的堆疊。這三個堆疊指標在程式執行途中是不能改變的。當然,如果作業系統只用到兩個特權等級(例如,只用到
ring 0 和 ring 3),則可以只維護兩個堆疊。在特權等級較高的程序返回到 ring
3 的程序時,會回復原來的 SS 和 ESP。因為在切換特權等級時,會自動進行堆疊切換,所以即使作業系統不使用多工處理的能力,也必須定義一個
TSS,來指定這些堆疊。
作業系統必須負責維護適當的堆疊空間給各個權限使用,並在 TSS 中指定適當的堆疊指標。堆疊的大小必須夠大,至少要能放得下呼叫者的
SS、ESP、CS、EIP,和程序的參數,及程序在執行時所需的區域變數。如果程序是中斷或例外處理程式,則還要能放下
EFLAGS 和錯誤碼。
由於在呼叫權限較高的程序時,會有堆疊切換,因此還必須把呼叫者所推到堆疊中的參數複製到新的堆疊中。在
call gate 中的「參數個數」欄位,就是用來指定參數的個數(最多可達 31 個)。處理器在堆疊切換時,會依序把呼叫者的
SS、ESP、參數、CS、和 EIP 推到新的堆疊中。如果程序所需要的參數超過 31 個,則可以傳入一個指標,指向一塊資料結構,或是利用呼叫者的
SS 和 ESP 來取得呼叫者的堆疊中存放的參數資料。
由程序中返回
在程序中,遇到 RET 指令時,會回到呼叫者程序中。近程(在同一 segment 中)的
RET 指令,因為沒有牽涉到權限的改變;因此,處理器只會進行邊界檢查,確保堆疊中存放的返回位址是在
segment 的範圍之內。但遠程的 RET 指令可能會需要在返回時,同時改變 CPL;因此,除了邊界檢查之外,處理器還會檢查返回的目標的
segment 的權限(即該 segment 的 DPL)是否大於或等於目前的 CPL。因為,只有權限較低的程序可以呼叫權限較高的程序,因此在返回時,目標
segment 的權限必然是比較低的。如果不是的話,就表示堆疊中返回位址是不正確的。
在返回時,處理器利用堆疊中存放的 CS 中的 RPL 值來判斷是否需要改變權限。如果
RPL 的值比目前的 CPL 還大(權限較低),則表示在返回時,需要改變權限。如果需要改變權限,則同時也需要切換堆疊。因此,處理器會在載入
CS、EIP 之後,再載入堆疊中存放的 SS、ESP(在呼叫程序時推入堆疊中,參考上節說明)。當然,處理器還是會檢查
SS 和 ESP 是否合法。最後,處理器會檢查各個資料分段暫存器(DS、ES、FS、GS)是否指向
DPL 比新的 CPL 更小(權限更高)的 segment。處理器會把指向 DPL 較小的分段暫存器設為
null selector;不過,指向一個權限較高的 conforming 的程式碼 segment 原本就是合法的,所以如果某個資料分段暫存器是指向
conforming 的程式碼 segment,則不會被設為 null selector(參考「記憶體管理」的「分段架構」)。
